Автоматизированная система учета электроэнергии Prim Energy обеспечивает легкий и удобный сервис как для потребителей — домохозяйств и предприятий, так и для поставщиков электроэнергии. Систему разработала компания Примариа г. Москва, специалисты которой имеют большой опыт работы в телекоммуникационной и оборонной отраслях. Система построена на основе современных технологий, с использованием легкодоступного web сервера, и обеспечивает легкое и быстрое подключение новых пользователей буквально в течение одного часа. В компании Примариа можно приобрести счетчики и групповые комплекты, а подключение к системе производится на собственных серверах компании.

Для крупных клиентов возможна организация своих собственных систем с необходимым программным обеспечением.

Данные для связи с нами указаны на странице контактов.

В настоящее время опытный фрагмент системы проходит опытную эксплуатацию.

Для заказчиков будет интересна информация по разбору типовых ошибок построения АСКУЭ.

Система работает для разных групп потребителей — от индивидуальных потребителей до поставщиков электроэнергии. Взгляд на систему со стороны этих пользователей приведен здесь.

Подключившись к системе Prim Energy, вы используете все возможности ваших приборов учета, о которых может даже не подозревали. То что счетчик показывает на своем дисплее только потребленную мощность в кВт*часах еще не означает, что он больше ничего не измеряет. На самом деле счетчик выдает еще много полезной информации, и совместно с нашей системой вы дополнительно получаете контроль над этими параметрами через свой личный кабинет на нашем сайте.

Проанализировав эти параметры, вы быстро поймете, в какие моменты времени у вас идет максимальное потребление энергии, что увеличивает ваш счет на оплату ЖКХ. Система дает вам информацию в разрезе дней в неделю, часов в сутки в цифровой и наглядной графической форме.

В своем личном кабинете вы увидите:

  • текущий расход за день, неделю и месяц;
  • как изменился расход по сравнению с такими же периодами прошлого месяца;
  • прогноз оплаты в конце текущего месяца;
  • распределение потребления по дням недели и по суточным часам;
  • изменение напряжения и частоты в сети, отдельная фиксация выхода этих параметров за предельные;
  • температура;
  • просмотр всей имеющейся истории потребления за прошлые дни, недели и месяцы за любой период;
  • SMS — информирование и информирование по электронной почте о желательных событиях;
  • и наконец, интеллектуальный функции, такие как предупреждение об аномальном потреблении, рекомендации по измерению режима потребления, рекомендации по снижению платежей и многое, многое другое.

В перспективе — автоматическое заполнение квитанции на оплату и даже оплата вашего счета через нашу систему.

Информация постоянно обновляется с темпом 1 раз в час. Как это будет выглядеть в вашем личном кабинете, вы можете посмотреть по этим ссылкам, по которым идет индикация трех реально подключенных счетчиков нашей тестовой зоны.

Счетчик №100046

Счетчик №101002

Счетчик №100050

Не забывайте, что поскольку вы пользуетесь личным кабинетом через интернет, вы имеете доступ к своим данным через компьютер или смартфон независимо от того где находитесь: в офисе, командировке или отпуске!

Наша система отлично подойдет всем:

  • предприятиям малого и среднего бизнеса;
  • собственникам ТСЖ и многоквартирных домов;
  • частным домохозяйствам;
  • производителям электроэнергии.

На сайте мы описываем работу системы, как ее еще называют АСКУЭ, для учета потребления электроэнергии. Но это не значит, что система Prim Energy не работает с газовым и водным оборудованием: при установке газовых и водяных счетчиков, система будет работать точно также, только изменится программное обеспечение адаптера, шлюза и серверной части. Более того, адаптеры и шлюзы могут обслуживать смешанные конфигурации: электро, водяные и газовые счетчики одновременно. Это очень удобно для хозяйств и предприятий, где такие используются такие типы счетчиков.

Система состоит из трех компонентов.

1. Счетчики

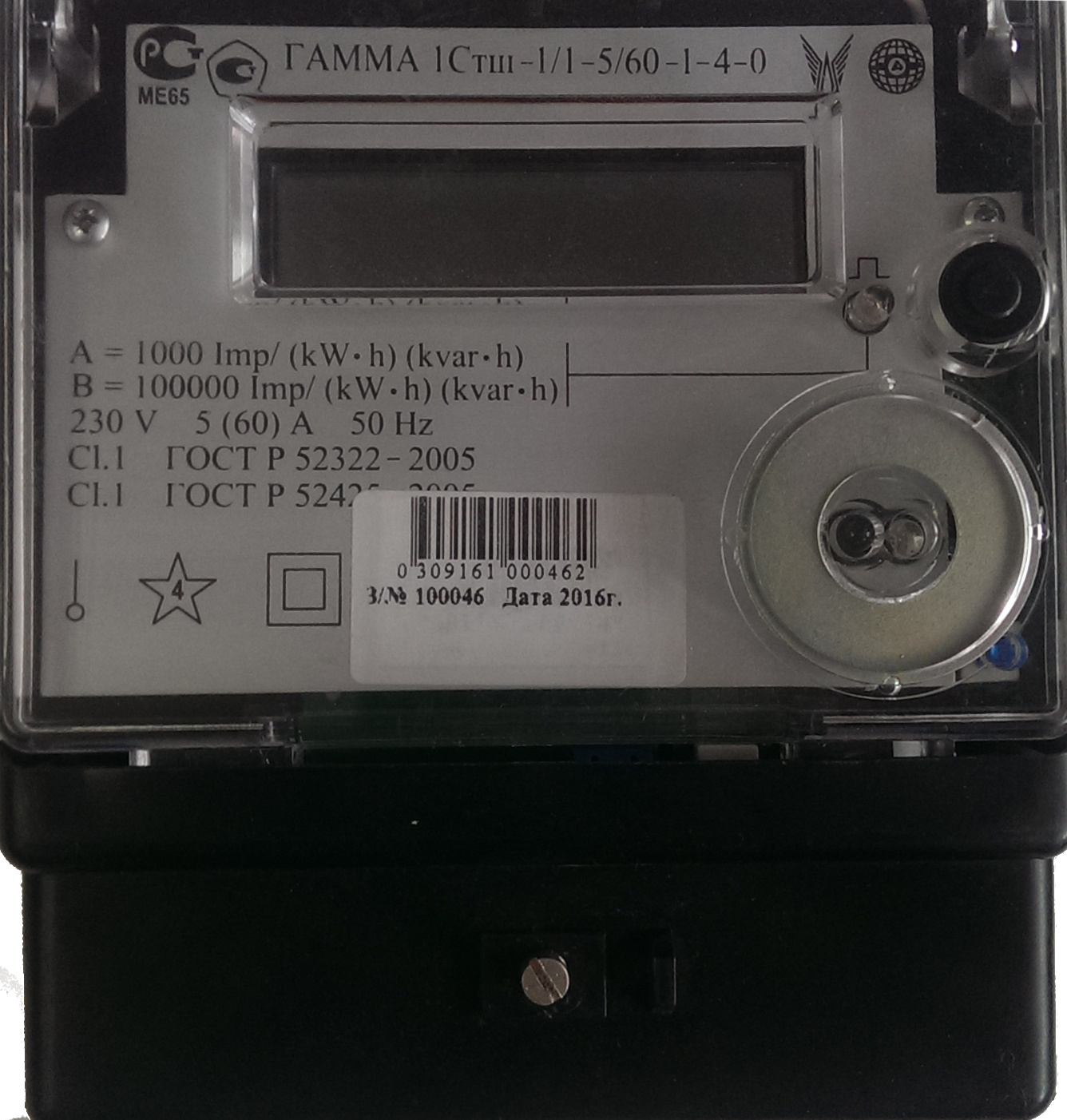

Счетчик Гамма, MESH, радиомодем, АСКУЭ

Счетчик «Гамма». Обеспечивает проводное подключение по RS485 и радио подключение по MESH технологии. Радиосеть является самоорганизующейся: счетчик может передавать информацию адаптеру как напрямую, так и через другие счетчики, при этом маршрут выбирается автоматически

В системе могут использоваться приборы учета, то есть счетчики самых различных производителей. Мы рекомендуем счетчики серии «Гамма» Рязанского КБ Автоматизации. Эти счетчики устойчивы к броскам сети, надежны и имеют радиомодем выполненный по MESH технологии, а также обеспечивают передачу информации по линии RS485.

Счетчик Гамма, помимо потребляемой мощности, измеряет еще текущее напряжение и частоту сети, потребляемый ток (все это по всем фазам, если счетчик многофазный). Счетчик позволяет задавать тарифное расписание и работать по разным тарифам.

Для передачи данных счетчик использует как промышленный помехоустойчивый интерфейс RS485, так и радиоканал MESH сети. В системе на каждую группу счетчиков (до 64 штук) работает групповой комплект, состоящий из адаптера и шлюза.

Для тех потребителей, которые расположены недалеко друг от друга, например в многоквартирном доме, может использоваться соединительная двухпроводная линия RS485, которая проходит через все счетчики и подключается к адаптеру. Поскольку каждый счетчик имеет свой собственный адрес в системе, в каждый момент времени на линии RS485 по адресному запросу адаптера отвечает только один счетчик.

Однако, в последнее время получили распространение радиосети основанные на MESH технологии. Эта технология не требует наличия прямых соединений между счетчиками и адаптером. Если один из счетчиков расположен далеко от адаптера, что не позволяет установить надежное радио соединение, то он может передавать данные через другие счетчики. В MESH сети это происходит автоматически. Как счетчики Гамма, так и адаптер содержат MESH радиомодемы, что позволяет создавать такую сеть «на лету», без участия обслуживающего персонала.

Счетчики защищены от несанкционированного удаленного доступа паролем с блокировкой возможности автоподбора паролей.

Использование радиоканала настолько удобно, что его применяют не только для удаленных домохозяйств и предприятий, но и в многоквартирных домах, что позволяет не связываться с проводкой кабеля через все здание.

Приобрести счетчики Гамма необходимой конфигурации и настройки можно у компании «Примариа».

2. Групповой комплект на 64 счетчика: адаптер и шлюз

Счетчики, радиомодем, MESH, АСКУЭ

Адаптер совместно со шлюзом образует групповой комплект передачи данных с группы счетчиков количеством до 64. Связь адаптера и счетчика может быть как проводной по сквозной линии RS485, так и радио по MESH технологии. Адаптер подключается к шлюзу по RS485 или USB и является прозрачным для шлюза: шлюз обращается по адресам счетчиков напрямую



Групповой комплект выполняет функции связи между счетчиками и серверами системы. Опрос счетчиков обеспечивает адаптер под управлением шлюза, а накопление и упаковку данных, а также их отсылку на сервер системы — выполняет шлюз.

Адаптер работает с группой счетчиков количеством до 64 штук. Очевидно, что при этом существенно сокращается стоимость подключения для потребителя, поскольку стоимость группового комплекта пропорционально уменьшается с увеличением количества счетчиков.

Шлюз, как и адаптер образует групповой комплект который обслуживает до 64 счетчиков. Шлюз опрашивает счетчики через адаптер по линии RS485 или USB в соответствии с собственной логикой. Частота опроса варьируется в зависимости от скорости изменения показаний счетчиков. Шлюз сжимает полученные со всех 64 счетчиков данные в один пакет и посылает его на сервер приложений системы. Связь с сервером приложений осуществляется через точку доступа Интернет по кабелю локальной сети (показан снизу) или через WiFi (сверху). Шлюз также может работать через GSM/CDMA сети

Шлюз, как и адаптер образует групповой комплект который обслуживает до 64 счетчиков. Шлюз опрашивает счетчики через адаптер по линии RS485 или USB в соответствии с собственной логикой. Частота опроса варьируется в зависимости от скорости изменения показаний счетчиков. Шлюз сжимает полученные со всех 64 счетчиков данные в один пакет и посылает его на сервер приложений системы. Связь с сервером приложений осуществляется через точку доступа Интернет по кабелю локальной сети (показан снизу) или через WiFi (сверху). Шлюз также может работать через GSM/CDMA сети. Шлюз может хранить полученные данные в собственной энергонезависимой памяти, когда сеть временно недоступна.

Шлюз опрашивает счетчики через адаптер в соответствии с собственной логикой, которая позволяет существенно экономить сетевой трафик. Так, для потребителей для которых показания изменяются медленно, шлюз может сократить частоту опроса. Данные опроса сохраняются на шлюзе в энергонезависимой памяти. Длительность хранения данных соответствует с избытком периоду в один месяц. Это позволяет гарантировать отправку данных на сервер даже в том случае, когда наблюдаются перерывы в каналах связи. Шлюз связывается с сервером когда готов очередной пакет данных с остальных счетчиков, сжимает данные для экономии трафика и отправляет на сервер.

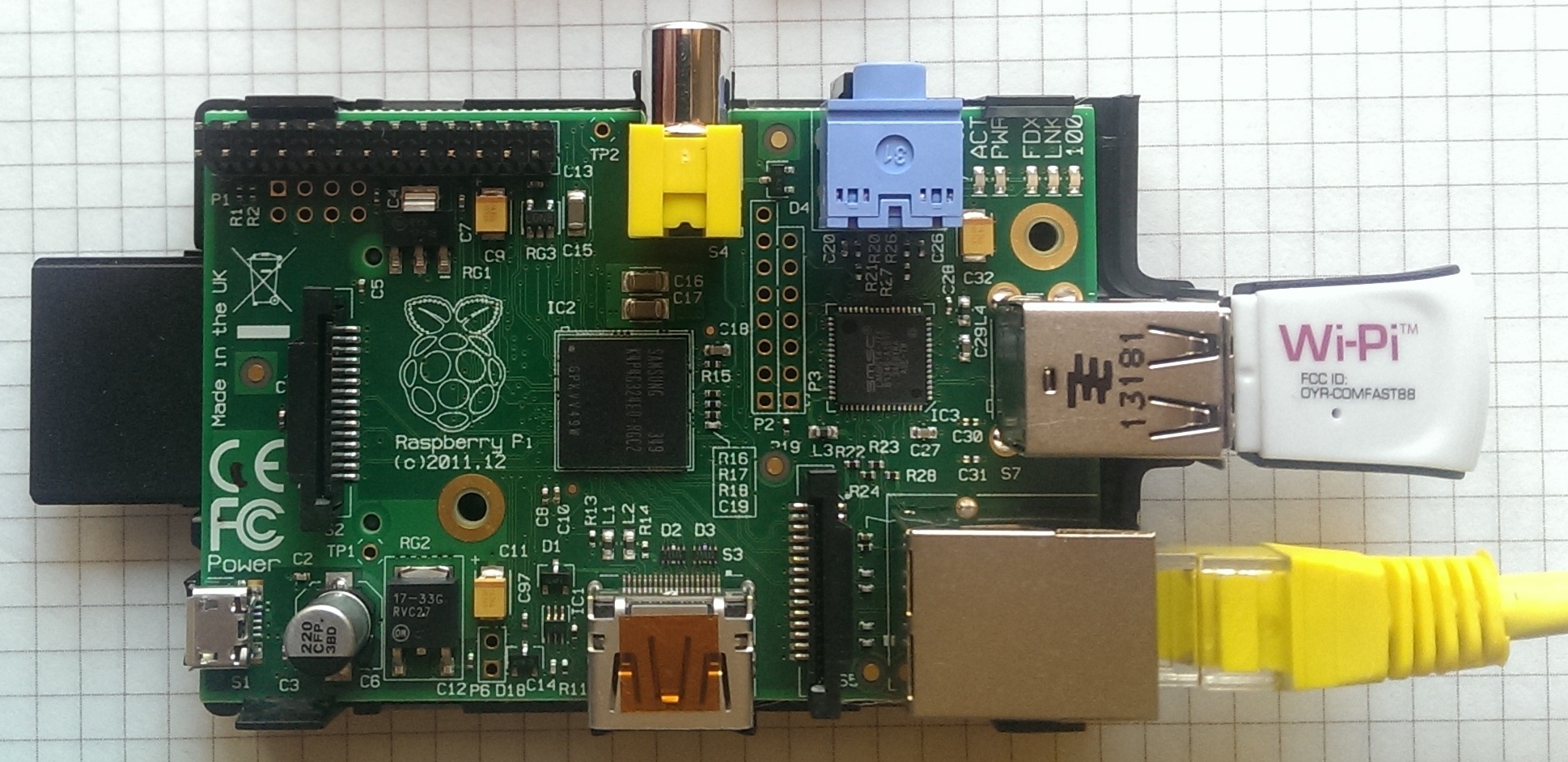

Шлюз содержит ARM процессор, работающий под управлением операционной системы Linux. Это позволяет получить максимальную гибкость в использовании программного обеспечения. Шлюз также имеет возможность автоматического апгрейда с сервера для получения новой функциональности. На шлюз могут быть возложены также дополнительные функции, такие как передача пожарной, охранной сигнализации, а также данных видеонаблюдения (для продвинутых версий шлюза).

Для связи с сервером, шлюз может содержать следующие интерфейсы (в зависимости от варианта установки и имеющегося окружения):

  • WiFi: производится подключение к существующей точке доступа в Интернет, в частности к WiFi роутеру;
  • LAN: подключение к локальной сети Ethernet, которая имеет выход в Интернет через WiFi роутер или через другое телекоммуникационное оборудование;
  • GSM/CDMA: выход в мобильную сеть передачи данных через местных операторов.

3. Серверная часть системы

Работу серверной части системы лучше всего пояснить на общей схеме системы.

Построение системы

Построение системы. Шлюз посылает данные счетчиков на сервер приложений, который обрабатывает данные и заносит их в базу данных. Каждая строка данных в базе содержит дату и время получения записи счетчиком, а также уникальный адрес (номер) счетчика и измеряемые параметры. Любой зарегистрированный пользователь системы, с компьютера или со смартфона, зайдя на web сервер www.ogrid.ru, в своем личном кабинете видит все данные по своим счетчикам в реальном времени

На рисунке показан только один «куст» системы, который содержит группу счетчиков, привязанную к одному групповому комплекту: адаптеру и шлюзу. Конечно, таких «кустов» в системе будет множество, но все они работают по одному и тому же алгоритму. В системе идут два основных процесса: измерение, передача результатов на сервер и использование полученных результатов.

Измерение и передача результатов производится по инициативе шлюза. Шлюз через адаптер опрашивает счетчики, при этом не имеет значение, каким способом осуществляется связь адаптера и счетчиков — по линии RS485 или по радиоканалу. Шлюз по своему временному алгоритму связывается с сервером системы и передает ему данные. Передача данных может осуществляться как через Интернет, так и через GSM/CDMA сеть. Серверная часть системы представляет собой фактически несколько серверов: это web сервер www.ogrid.ru, который отображает результаты измерений и страницу в Интернете, сервер приложений, на котором обрабатываются данные, и сервер баз данных RDBMS.

Со шлюзом работает именно сервер приложений. Он принимает, анализирует данные, формирует вторичные вычисленные показатели, статистику, контрольную информацию и записывает результаты в базу данных через сервер баз данных.

Отображение клиентских показаний на текущей странице

Отображение клиентских показаний на первой части текущей страницы (кликните на изображении для увеличения)



Использование полученных результатов обеспечивает web сервер. Он обращается к базе данных через сервер приложений и формирует клиентскую страницу. Также возможна выдача результатов в другую систему по согласованному протоколу.

Пример клиентской страницы приведен на скриншотах.

В первой части клиентской страницы отображаются текущие показания счетчика и производится сравнение с данными на конец предыдущего месяца. Дается оценка счета за текущий день и месяц, а также система дает прогноз величины оплаты на будущее — на конец месяца.

Ниже приводится распределение потребления по дням недели в виде круговой графической диаграммы, что позволяет сделать выводы о том, в какие дни используются наиболее потребляющие устройства и выявить регулярность их использования.

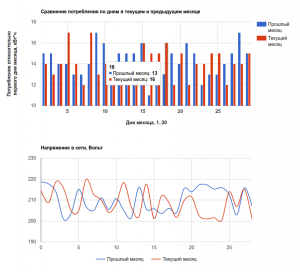

Отображение клиентских показаний на текущей странице

Отображение клиентских показаний на текущей странице (кликните на изображении для увеличения)

Во второй части клиентской страницы дается полная наглядная картина потребления по каждому дню месяца, причем на этой же диаграмме приводится аналогичная картина для прошедшего месяца. Это позволяет клиенту сравнить разницу в потреблении для каждого прошедшего дня.

Система измеряет и дает наглядную информацию и для других параметров. Одним из таких параметров является изменение напряжения в сети. Сравнение этих изменений в текущем и прошедшем периоде демонстрируется на графике. Аналогично, система выдает и другие значения — изменение напряжений по другим фазам, если счетчик многофазный, динамика потребляемого тока, активной и реактивной мощности, и другие параметры.

Одним из существенных преимуществ системы является интеллектуальная оценка профиля поведения потребителя. Система формирует типовой профиль потребления для каждого клиента в разрезе часов в сутках для разных дней недели, в разрезе дней недели и других параметров. Как только, с точки зрения системы, поведение потребителя начинает существенно отличаться от его типичного профиля, система может сигнализировать об этом. Данная функция особенно полезна для поставщиков энергии и позволяет выявлять несанкционированные подключения по всей базе клиентов.

В настоящий момент, система полностью развернута, включая серверную часть. Счетчики, адаптеры и шлюзы готовы к поставке. Работает тестовый фрагмент системы, на котором можно вести любые наблюдения в любых режимах. Результаты работы тестового фрагмента отображаются на данном сайте в реальном масштабе времени.
